LXK-Φ**型零序电流互感器
概述

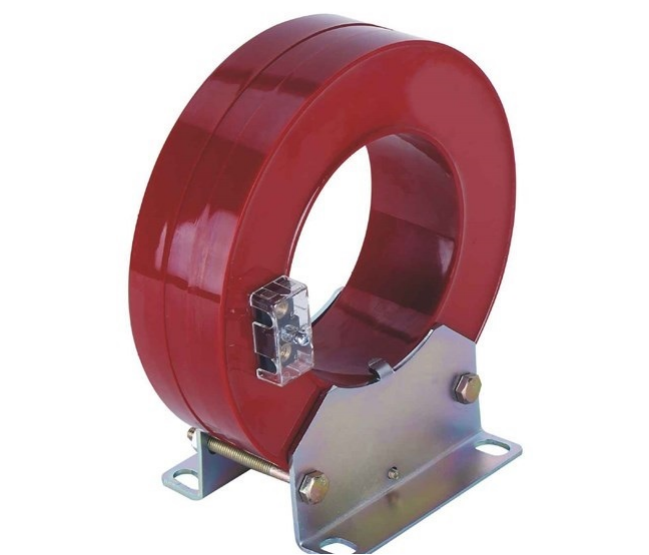

本系列零序电流互感器为环氧树脂浇注型开合式结构，适用于户内，与DD-11/60(或参数接近的其他型号)继电器配用，作接地故障保护用。安装时可将互感器拆开为两半，装好电缆后再合为一体，安装方便、且可以在不停电情况下安装。
符合标准：GB 20840.1、GB 20840.2

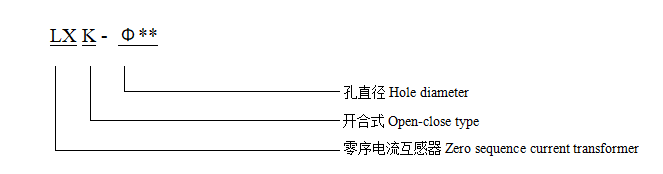

产品型号含义
产品规格及参数
1.额定频率：50Hz
2.额定二次电流：5A或1A
3.海拔高度：不超过1000m
4.环境温度：最高+40℃，最低-10℃
5.大气条件：相对湿度≤85%（20℃），大气中无
严重影响产品绝缘的气体、蒸汽、灰尘及腐蚀或爆炸性介质。
|
型号 |
继电器型号 |
继电器连接方式 |
继电器刻度值 |
一次零序电流 |
|
LXK-φ** |
DD-11/60 |
串联 |
15×1 30×1 |
2.4-4.5 |
|
并联 |
15×2 30×2 |
3-5 |
||
|
DD-1/60 |
串联 |
15×1 30×1 |
3-5 |
|
|
并联 |
15×2 30×2 |
3-6 |
外形及安装尺寸图
|
型号 |
A |
B |
C |
H |
φd |
φD |
备注 |
|
LXK-φ80 |
110 |
100 |
57 |
169 |
80 |
165 |
等同于
LJK LXZ LKZB |
|
LXK-φ100 |
110 |
100 |
57 |
189 |
100 |
180 |
|
|
LXK-φ120 |
110 |
100 |
57、80 |
212 |
120 |
205、210 |
|
|
LXK-φ150 |
150 |
116 |
57、80 |
326 |
150 |
235、280 |
|
|
LXK-φ180 |
220 |
120 |
57、80 |
375 |
180 |
265、300 |
|
|
LXK-φ200 |
220 |
120 |
80 |
405 |
200 |
330 |
|
|
LXK-φ240 |
220 |
120 |
80 |
440 |
240 |
350 |
|
|
LXK-φ300 |
220 |
120 |
80 |
510 |
300 |
420 |
订货需知
订货时请提供产品型号，额定电流比，额定二次输出负荷、准确级及相关技术参数。
