LMZ1-0.5型电流互感器

概述

  LMZ1-0.5系列电流互感器适用于额定频率50Hz,额定电压0.5kV及以下的交流线路中作电流、电能测量或继电保护用。产品为环氧浇注式电流互感器，其安装方法采用底板固定安装。

 符合标准：GB 20840.1、GB 20840.2

产品型号含义



产品规格及参数

1.额定频率：50Hz

2.额定电压：0.5kV

3.额定二次电流：5A或1A

4.海拔高度：不超过1000m

5.环境温度：最高+40℃，最低-10℃

6.大气条件：相对湿度≤85%（20℃），大气中无

严重影响产品绝缘的气体、蒸汽、灰尘及腐蚀或爆炸性介质。

7.准确级和相应额定二次输出见下表：

二次电流5或/1A

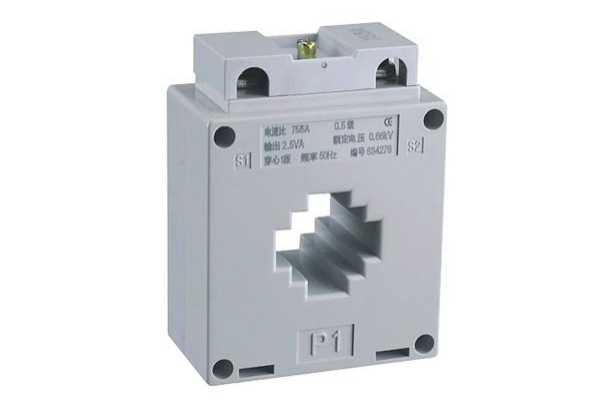

产品图片

电流比〔A〕

二次负荷〔VA〕

穿心

〔N〕

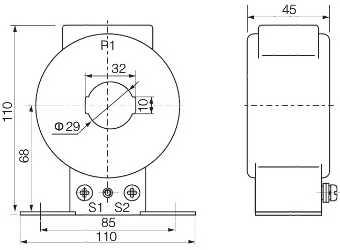

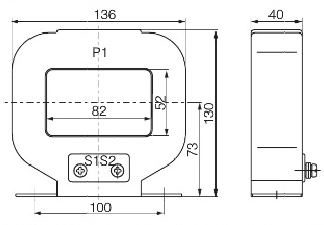

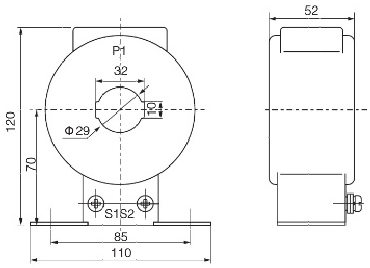

外形安装尺寸

〔mm〕

0.5

0.5S

0.2

0.2S

10/5

5

5

5

5

实心

solid

20/5

5

5

5

5

30/5

5

5

5

5

50/5

5

5

5

5

75/5

5

5

5

5

5/10/15/5

5

-

-

-

30/20

20/ 30/40/5

5

-

-

-

10/5/5

50/75/5

5

-

-

-

3/2

100/150/5

5

-

-

-

1/1

200/300/5

5

-

-

-

1/1

5/10/15/5

5

5

5

5

30/20

20/ 30/40/5

5

5

5

5

10/5/5

50/75/5

5

5

5

5

3/2

100/150/5

5

5

5

5

1/1

200/300/5

5

5

5

5

1/1

400/5

5

5

5

5

1

500/5

5

5

5

5

1

600/5

5

5

5

5

1

750/5

10

5

5

5

1

800/5

10

5

5

5

1

600/5

5

5

5

5

1

750/5

5

5

5

5

1

800/5

10

5

5

5

1

1000/5

10

5

5

5

1

1500/5

10

5

5

5

1



LMZ2-0.66型电流互感器

概述

  LMZ2-0.66系列电流互感器适用于额定频率50Hz,额定电压0.66kV及以下的交流线路中作电流、电能测量或继电保护用。产品为环氧浇注式电流互感器，其安装方法采用固定螺栓拧紧母排安装。

 符合标准：GB 20840.1、GB 20840.2



产品型号含义

产品规格及参数

1.额定频率：50Hz

2.额定电压：0.66kV

3.额定二次电流：5A或1A

4.海拔高度：不超过1000m

5.环境温度：最高+40℃，最低-10℃

6.大气条件：相对湿度≤85%（20℃），大气中无

严重影响产品绝缘的气体、蒸汽、灰尘及腐蚀或爆炸性介质。

7.准确级和相应额定二次输出见下表：

二次电流5或/1A

电流比〔A〕

穿心〔N〕

二次负荷〔VA〕

备注

0.2S

0.2

0.5S

0.5

100/5  150/5  200/5  250/5

1

5

5

5

5

30×15

300/5  400/5  500/5

1

10

10

10

10

200/5

1

5

5

5

5

40×15

300/5  400/5  500/5  600/5

1

10

10

10

10

250/5  300/5

1

5

5

5

5

50×20

400/5  500/5  600/5

1

10

10

10

10

750/5  800/5  1000/5

1

10

10

10

10

400/5  500/5  600/5  750/5

1

10

10

10

10

60×20

800/5  1000/5  1200/5

1

10

10

10

10

500/5  600/5  750/5  800/5

1

10

10

10

10

80×30

1000/5  1500/5  2000/5

1

10

10

10

10

750/5  800/5  1000/5

1

10

10

10

10

100×25

1500/5  2000/5  2500/5

1

10

10

10

10

外形及安装尺寸图

型号

L

B

A

M

H

LMZ2-0.66  30

98

32

16

46

115

LMZ2-0.66  40

98

42

16

46

115

LMZ2-0.66  50

103

52

21

46

120

LMZ2-0.66  60

103

62

21

46

120

LMZ2-0.66  80

133

82

31

46

115

LMZ2-0.66  100

153

102

26

46

128





BH-0.66I型电流互感器

概述

  BH-0.66I系列电流互感器适用于额定频率50Hz,额定电压0.66kV及以下的交流线路中作电流、电能测量或继电保护用。产品为塑壳式电流互感器，广泛用于成套柜体，其安装方法采用母排固定和底板固定安装方法，适合任意方向安装，一次导线可为母排或电缆。

 符合标准：GB 20840.1、GB 20840.2



产品型号含义

产品规格及参数

1.额定频率：50Hz

2.额定电压：0.66kV

3.额定二次电流：5A或1A

4.海拔高度：不超过1000m

5.环境温度：最高+40℃，最低-10℃

6.大气条件：相对湿度≤85%（20℃），大气中无

严重影响产品绝缘的气体、蒸汽、灰尘及腐蚀或爆炸性介质。

7.准确级和相应额定二次输出见下表：



二次电流5或/1A

型号

电流比〔A〕

穿心〔N〕

准确级

二次负荷〔VA〕

备注

BH-0.66

30I

10/5 15/5 20/5 25/5

15 10 8 6

0.5

2.5



30/5 40/5 50/5 75/5

5 4 3 2

0.5

2.5



100/5

1

1.0

2.5



150/5

1

0.5

2.5



200/5 250/5 300/5

1

0.2S

2.5



400/5 500/5

1

0.2S

5



BH-0.66

40I

150/5 200/5 250/5

1

0.2S

2.5



300/5 400/5 500/5

1

0.2S

2.5



600/5 750/5

1

0.2S

5



BH-0.66

50I

200/5 300/5 400/5

1

0.2S

2.5



500/5 750/5 1000/5

1

0.2S

5



BH-0.66

60I

250/5

1

0.2S

2.5



300/5 500/5 750/5

1

0.2S

5



800/5 1000/5 1200/5

1

0.2S

5



BH-0.66

80I

300/5 400/5

1

0.5

2.5



500/5 600/5 750/5

1

0.2S

5



800/5 1500/5 2000/5

1

0.2S

10



BH-0.66

100I

600/5

1

0.5

5



750/5 1500/5 2000/5

1

0.2S

10



2500/5

1

0.2S

15



BH-0.66

120I

800/5 1000/5

1

0.5

5



1200/5 1500/5 2000/5

1

0.2S

10



2500/5 3000/5 4000/5

1

0.2S

15 20



注：对于上表所述内容，如用户有特殊要求可与我公司协商确定。

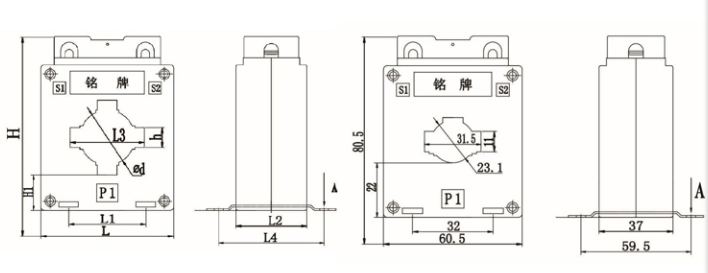

外形及安装尺寸图



































型号

H

H1

h

L

L1

L2

L3

L4

φd

BH-0.66 30I

80.5

22

10.5

60.5

32

37.5

31.5

59.5

23.1

BH-0.66 40I

98

20

10.5

75

43.5

40

41.5

59.5

31.5

BH-0.66 50I

98

20

16

82

51

40

51.5

59.5

37.5

BH-0.66 60I

125

29.5

21

102

50

40

62

59.5

46.5

BH-0.66 80I

118

25

20.5

125

50

40

82

59.5

52

BH-0.66 100I

136

27.5

30

170

50

40

105

59.5

60

BH-0.66 120I

136

28.5

36

190

50

46.5

126

59.5

60





BH（SDH）-0.66II型电流互感器

概述

  BH（SDH）-0.66II系列电流互感器适用于额定频率50Hz,额定电压0.66kV及以下的交流线路中作电流、电能测量或继电保护用。产品为塑壳式电流互感器，广泛用于成套柜体，其安装方法采用母排固定和底板固定安装方法，适合任意方向安装，一次导线可为母排或电缆。

 符合标准：GB 20840.1、GB 20840.2

产品型号含义

产品规格及参数

1.额定频率：50Hz

2.额定电压：0.66kV

3.额定二次电流：5A或1A

4.海拔高度：不超过1000m

5.环境温度：最高+40℃，最低-10℃

6.大气条件：相对湿度≤85%（20℃），大气中无

严重影响产品绝缘的气体、蒸汽、灰尘及腐蚀或爆炸性介质。

7.准确级和相应额定二次输出见下表：

二次电流5或/1A

型号

电流比〔A〕

穿排根数

准确级

二次负荷〔VA〕

备注

BH（SDH）-0.66 30II

75/5  100/5

1

0.5

2.5



150/5 200/5 250/5

1

0.2S

2.5



300/5 400/5 500/5

1

0.2S

5



BH（SDH）-0.66 30IIA

200/5 250/5

1-2

0.5

2.5



300/5

1-2

0.2S

2.5



400/5 500/5

1-2

0.2S

5



BH（SDH）-0.66 40II

200/5 250/5 300/5

1-2

0.2S

2.5



400/5 500/5 600/5

1-2

0.2S

5



750/5 800/5

1-2

0.2S

5



BH（SDH）-0.66 50II

200/5 250/5 300/5

1-2

0.2S

2.5



400/5 600/5 750/5

1-2

0.2S

5



800/5 1000/5 1200/5

1-2

0.2S

5



BH（SDH）-0.66 60II

250/5 300/5 400/5

1-2

0.5  0.2S

2.5  5



500/5 600/5 750/5

1-2

0.2S

5



800/5 1500/5 2000/5

1-2

0.2S

10



BH（SDH）-0.66 80II

400/5 500/5 600/5

1-2

0.5  0.2S

2.5  5



750/5 800/5

1-2

0.2S

5



1000/5 2000/5 2500/5

1-2

0.2S

10



BH（SDH）-0.66 100II

600/5 750/5 800/5

1-2

0.2S

5



1000/5 1500/5 2000/5

1-2

0.2S

10



2500/5 3000/5 4000/5

1-2

0.2S

10



BH（SDH）-0.66 120II

1000/5 1200/5 1500/5

1-2

0.2S

5



2000/5 3000/5 4000/5

1-2

0.2S

10



注：对于上表所述内容，如用户有特殊要求可与我公司协商确定。

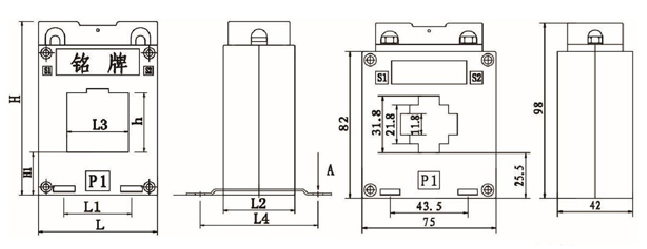

外形及安装尺寸图









































型号

H

H1

h

L

L1

L2

L3

L4

BH（SDH）-0.66 30II

98

25.5

11.8

75

43.5

42

31.8

74.5

BH（SDH）-0.66 30IIA

98

25.5

31

65

32

44

33

74.5

BH（SDH）-0.66 40II

104.5

29

31.5

79

45

45.6

43

74.5

BH（SDH）-0.66 50II

106.5

29.5

31.5

87

54

46

52

74.5

BH（SDH）-0.66 60II

111

32

32

101.5

53

48

62

74.5

BH（SDH）-0.66 80II

118

34.5

32.5

121.5

60.5

47

82

74.5

BH（SDH）-0.66 100II

122

37.5

32.5

140

74.5

50

102

74.5

BH（SDH）-0.66 120II

154

43

52

169

54

48

122

74.5





BH-0.66III型电流互感器

概述

  BH-0.66III系列电流互感器适用于额定频率50Hz,额定电压0.66kV及以下的交流线路中作电流、电能测量或继电保护用。产品为塑壳式电流互感器，广泛用于成套柜体，其安装方法采用母排固定和底板固定安装方法，适合任意方向安装，一次导线可为母排或电缆。

 符合标准：GB 20840.1、GB 20840.2

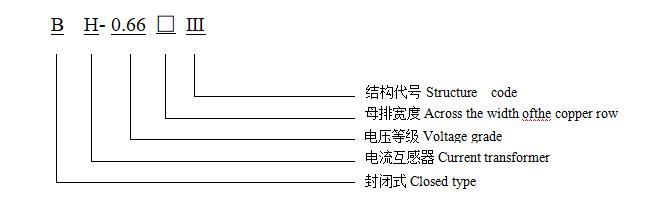

产品型号含义



产品规格及参数

1.额定频率：50Hz

2.额定电压：0.66kV

3.额定二次电流：5A或1A

4.海拔高度：不超过1000m

5.环境温度：最高+40℃，最低-10℃

6.大气条件：相对湿度≤85%（20℃），大气中无

严重影响产品绝缘的气体、蒸汽、灰尘及腐蚀或爆炸性介质。

7.准确级和相应额定二次输出见下表：



二次电流5或/1A

型号

电流比〔A〕

穿排根数

准确级

二次负荷〔VA〕

备注

BH-0.66 30III

150/5 200/5 300/5

1-3

0.5

2.5



400/5 500/5 600/5

0.5

2.5  5



BH-0.66 40III

300/5 400/5 500/5

1-3

0.5

2.5  5



600/5 750/5

0.5

2.5  5



BH-0.66 50III

500/5 600/5 750/5

1-3

0.5

2.5  5



800/5 1000/5 1200/5

0.5

2.5  5



BH-0.66 60III

500/5 750/5 1000/5

1-3

0.2S

5  10



1200/5 1500/5 2500/5

0.2S

5  10



BH-0.66 80III

600/5 750/5 1000/5

1-3

0.2S

5  10



1200/5 2000/5 3000/5

0.2S

5  10



BH-0.66 100III

800/5 1000/5 1500/5

1-3

0.2S

5  10



2000/5 2500/5 3000/5

0.2S

5  10



BH-0.66 120III

1000/5 1200/5 1500/5

1-3

0.5

5  10



2000/5 3000/5 5000/5

0.2S

5  10



注：对于上表所述内容，如用户有特殊要求可与我公司协商确定。

外形及安装尺寸图





























型号

H

H1

h

L

L1

L2

L3

L4

L5

L6

BH-0.66 30III

80

23.5

30

71

48

30

50

58

68

59.5

BH-0.66 40III

90

27

33

84

68.8

43

50

58

68

59.5

BH-0.66 50III

107

30

44

96

125

53

50

68

68

59.5

BH-0.66 60III

143

36

54

112

90

62

50

60

68

59.5

BH-0.66 80III

151

41

54

132

105

82

50

60

69

59.5

BH-0.66 100III

150

41

53

152

125

102

50

60

68

59.5

BH-0.66 120III

151

42

52

174

147

122

52

61

70

59.5

订货需知

订货时请提供产品型号，额定电流比，额定二次输出负荷、准确级及相关技术参数。
