一、产品图与尺寸参数

主要与高压开关、电力变压器、独立式互感器配套使用,互感器二次接线端子,带罩子的户外互感器二次接线盒。接线盒对应配套的接线板分为Φ170Φ230两种Φ150接线板不带罩子

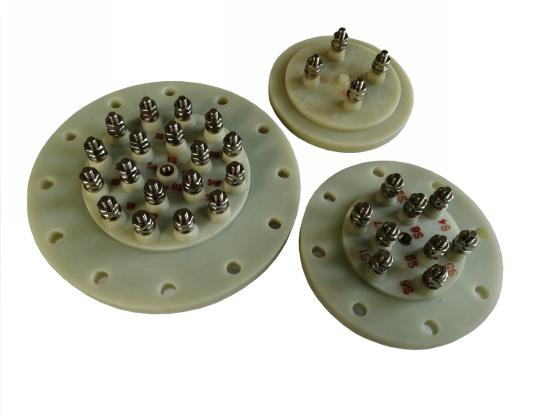

1.产品图片如下

 互感器二次接线盒                                                                 互感器二次接线板

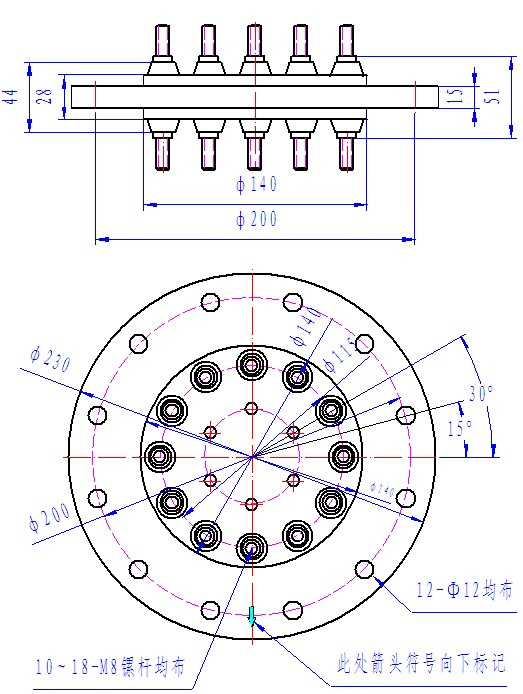

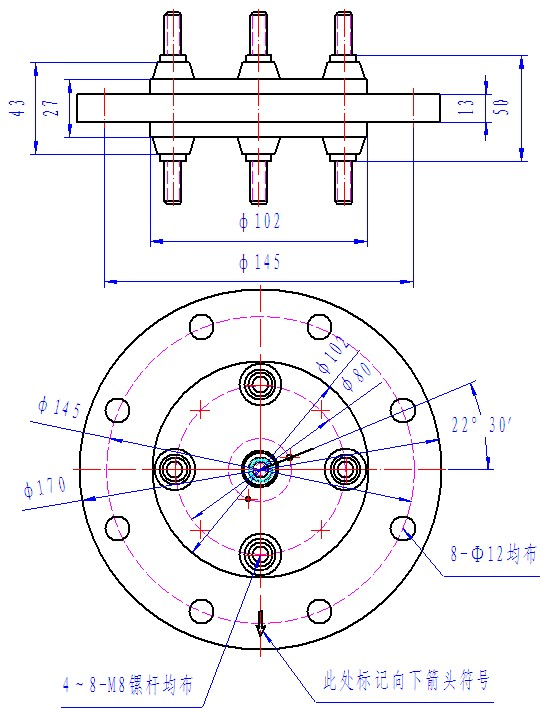

2.尺寸参数如下

产品名称

产品型号

接线板尺寸

法兰开孔尺寸

接线柱数量



小接线盒

CT1-2L9L

Φ170

Φ145/8-Φ12均布

29M8螺杆

表面喷

塑处理

小接线盒

CT1-15L

Φ170

Φ145/8-Φ12均布

15M6嵌件

大接线盒

CT2-10L18L

Φ230

Φ200/12-Φ12均布

1018M8螺杆

接线板

CT3-2L4L

Φ150

无法兰孔

24M8螺杆

不带罩子

订货需知

订货时请注明接线板尺寸及接线柱数。
