LRB-35/60/110型升高座
一、概述
LRB-35/60/110型升高座主要与35～110 kV级电压等级的电力变压器配套使用。不带一次绕组，作为线路电量测量、电能计量、过载及继电保护使用。
我公司为用户需求的每一台互感器进行单独设计，确保每一台产品在满足技术要求的同时，达到最佳外形尺寸和最合理最经济的成本要求。设计生产能力从普遍采用的1.0级、0.5级到高精度要求的0.2级、0.2S级和0.1级。
二、结构特点
本系列产品无一次绕组，导电杆穿入器体中心或绝缘套管构成一次绕组。铁芯采用优质晶粒取向冷轧硅钢片、超微金及纳米晶等高导磁、高磁感材料卷制成环型，并经严格热处理工艺及磁势补偿，使铁芯的磁性能达到最佳状态，产品在小电流变比时，亦有较高的精度，在国内同类产品中具有明显的竞争优势
三、产品图与技术参数
1.产品图片如下
|
|
|

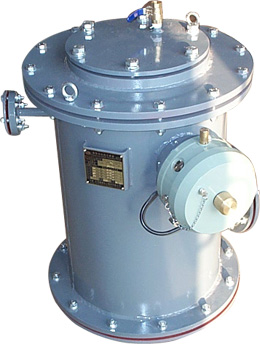

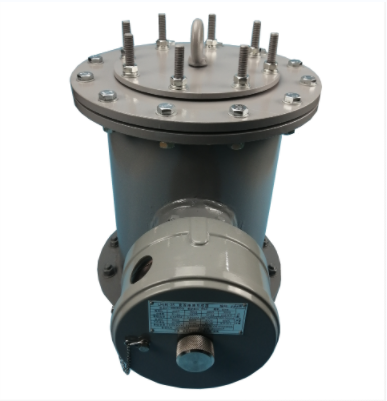

35kV 升高座 60/110kV 升高座
2.技术参数如下表
二次电流5或/1A
|
型 号 |
电流比〔A〕 |
准确级 |
限值系数 或保安系数 |
二次负荷〔VA〕 |
备 注 |
|
LR-35 |
50～3000 |
0.2；0.5（S） |
≤5；10 |
10～30 |
外形尺寸 根据用户要求设计 |
|
LRB-35 |
50～3000 |
5P；10P |
5～20 |
10～30 |
|
|
LR-60 |
50～5000 |
0.2；0.5（S） |
≤5；10 |
10～40 |
|
|
LRB-60 |
50～5000 |
5P；10P |
10～30 |
10～40 |
|
|
LR-110 |
50～7500 |
0.2；0.5（S） |
≤5；10 |
10～40 |
|
|
LRB-110 |
50～7500 |
5P；10P |
10～30 |
10～40 |
注：以上表格参数仅供参考，其他精度等级及二次负荷等技术参数双方协商确定。
四、订货需知
订货时请提供法兰安装尺寸，再根据客户安装尺寸要求单独设计，特殊规格须另行协商。
