LRBT-220/500/750型套管电流互感器

长沙华互电气有限公司    产品    LRBT-220/500/750型套管电流互感器

一、概述

   本公司开发研制的LR LRBLRBT型套管式电流互感器,具有精度高体积小、二次负荷大等优点,同时单匝贯穿式小电流比、低安匝套管式电流互感器在行业中是一种新的突破。产品主要与10kV750 kV级电压等级的高压开关、电力变压器、独立式互感器及GIS组合电器配套使用。不带一次绕组,作为线路电量测量、电能计量、过载及暂态保护使用。

   同时还专门为电力变压器产品设计、定做带升高座式的电流互感器、绝缘套管和互感器二次接线端子及互感器二次接线端子盒。

   我公司为用户需求的每一台互感器进行单独设计,确保每一台产品在满足技术要求的同时,达到最佳外形尺寸和最合理最经济的成本要求。设计生产能力从普遍采用的1.0级、0.5级到高精度要求的0.2级、0.2S级和0.1级。

符合标准:GB20840.1/GB20840.2

二、结构特点

   本系列电流互感器无一次绕组,导电杆穿入器体中心或绝缘套管构成一次绕组。铁芯采用优质晶粒取向冷轧硅钢片高性能坡莫合金超微金及纳米晶等高导磁高磁感材料卷制成环型,并经严格热处理工艺及磁势补偿,使铁芯的磁性能达到最佳状态,产品在小电流变比时,亦有较高的精度,在国内同类产品中具有明显的竞争优势。

三、产品规格及参数

  1. 额定频率50Hz
  2. 额定电压10750kV
  3. 额定二次电流5A1A
  4. 海拔高度:不超过3000m
  5. 环境温度:最高+40℃,最低-10℃
  6. 大气条件:相对湿度≤85%20℃),大气中无严重影响产品绝缘的气体、蒸汽、灰尘及腐蚀或爆炸性介质。
  7. 准确级和相应额定二次输出见下表:

二次电流5/1A

电流比A

准确级

限值系数

或保安系数

二次负荷VA

外形尺寸

mm

descr

LR-220

12500

0.20.5S

510

1040

Φ310/Φ480

Φ335/Φ525

Φ350/Φ570

Φ370/Φ570



LRB-220

12500

5P;10P;PXR

1040

1040



LRBT-220

12500

TPYS,X,Z

Kssc20

1040

暂态保护

LR-500

25000

0.20.5S

510

1040

Φ430/Φ800

Φ425/Φ825

Φ450/Φ800



LRB-500

25000

5P;10P;PXR

1040

1040

LRBT-500

25000

TPYS,X,Z

Kssc20

1040

暂态保护

LR-750

25000

0.20.5S

510

1040

Φ600/Φ950



LRB-750

25000

5P;10P;PXR

1040

1040



LRBT-750

25000

TPYS,X,Z

Kssc20

1040

暂态保护

   以上表格参数仅供参考,具体技术要求及特殊规格须另行协商(高度尺寸H根据产品的精度等级及二次负荷等技术参数来计算确定)。

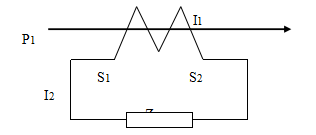

                                                   互感器为减极性,如上图所示:当一次电流I1P1流进时,则二次电流I2S1流出,经外部负载流进S2

四、订货需知

   订货时,请注明产品外形尺寸(内经、外经),二次出线长度,电流比(额定一次电流、额定二次电流),额定二次输出负荷、准确级及有关性能要求的技术参数。
